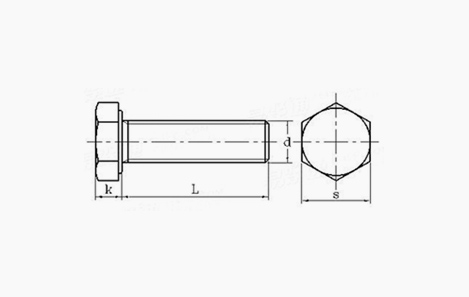

HEX BOLT(FULL THREAD)
DIMENSION
d | s | k | L | |
---|---|---|---|---|
FULL THREAD | PART THREAD | |||
M6 | 10 | 4 | ||
M8 | 13 | 5.3 | ||
M10 | 17 | 6.4 | ||
M12 | 19 | 7.5 | ||
M14 | 22 | 8.8 | ||
M16 | 24 | 10 | ||
M18 | 27 | 11.5 | ||
M20 | 30 | 12.5 | ||
M22 | 32 | 14 | ||
M24 | 36 | 15 | ||
M27 | 41 | 17 | 85 이하 | 90 이상 |
M30 | 46 | 18.7 | 85 이하 | 90 이상 |
M36 | 55 | 22.5 | 105 이하 | 110 이상 |
- Scroll →

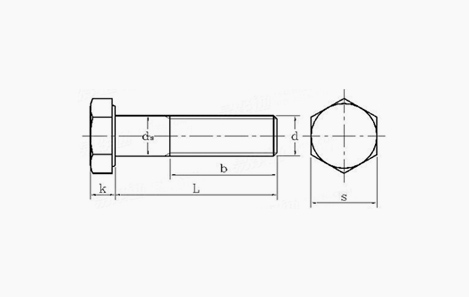

HEX BOLT(PART THREAD)
DIMENSION
d | ds | s | k | L | |
---|---|---|---|---|---|
전나사 | 반나사 | ||||
M8 | 8 | 13 | 5.3 | 30 이하 | 35 이상 |
M10 | 10 | 17 | 6.4 | 35 이하 | 40 이상 |
M12 | 12 | 19 | 7.5 | 40 이하 | 45 이상 |
M14 | 14 | 22 | 8.8 | 45 이하 | 50 이상 |
M16 | 16 | 24 | 10 | 50 이하 | 55 이상 |
M18 | 18 | 27 | 11.5 | 60 이하 | 65 이상 |
M20 | 20 | 30 | 12.5 | 60 이하 | 65 이상 |
M22 | 22 | 32 | 14 | 65 이하 | 70 이상 |
M24 | 24 | 36 | 15 | 75 이하 | 80 이상 |
M27 | 27 | 41 | 17 | 85 이하 | 90 이상 |
M30 | 30 | 46 | 18.7 | 85 이하 | 90 이상 |
M36 | 36 | 55 | 22.5 | 105 이하 | 110 이상 |
- 길이 = L
- 길이가 125mm 이하인 것 : b = 2d + 6
- 길이가 125mm 초과 200 이하인 것 : b = 2d + 12
- 길이가 200mm를 초과하는 것 : b = 2d + 25
- Scroll →
ASTM A193 STUD BOLT
DIMENSION
B7 | Alloy steel, AISI 4140, 4142 quenched and tempered |
B8 Class. 1 | Class 1 Stainless steel, AISI 304 |
B8M Class. 1 | Class 1 Stainless steel, AISI 316 |
B8 Class. 2 | Class 2 Stainless steel, AISI 304, carbide solution treated, strain hardened. |
B8M Class. 2 | Class 2 Stainless steel, AISI 316, carbide solution treated, strain hardened. |
- Scroll →

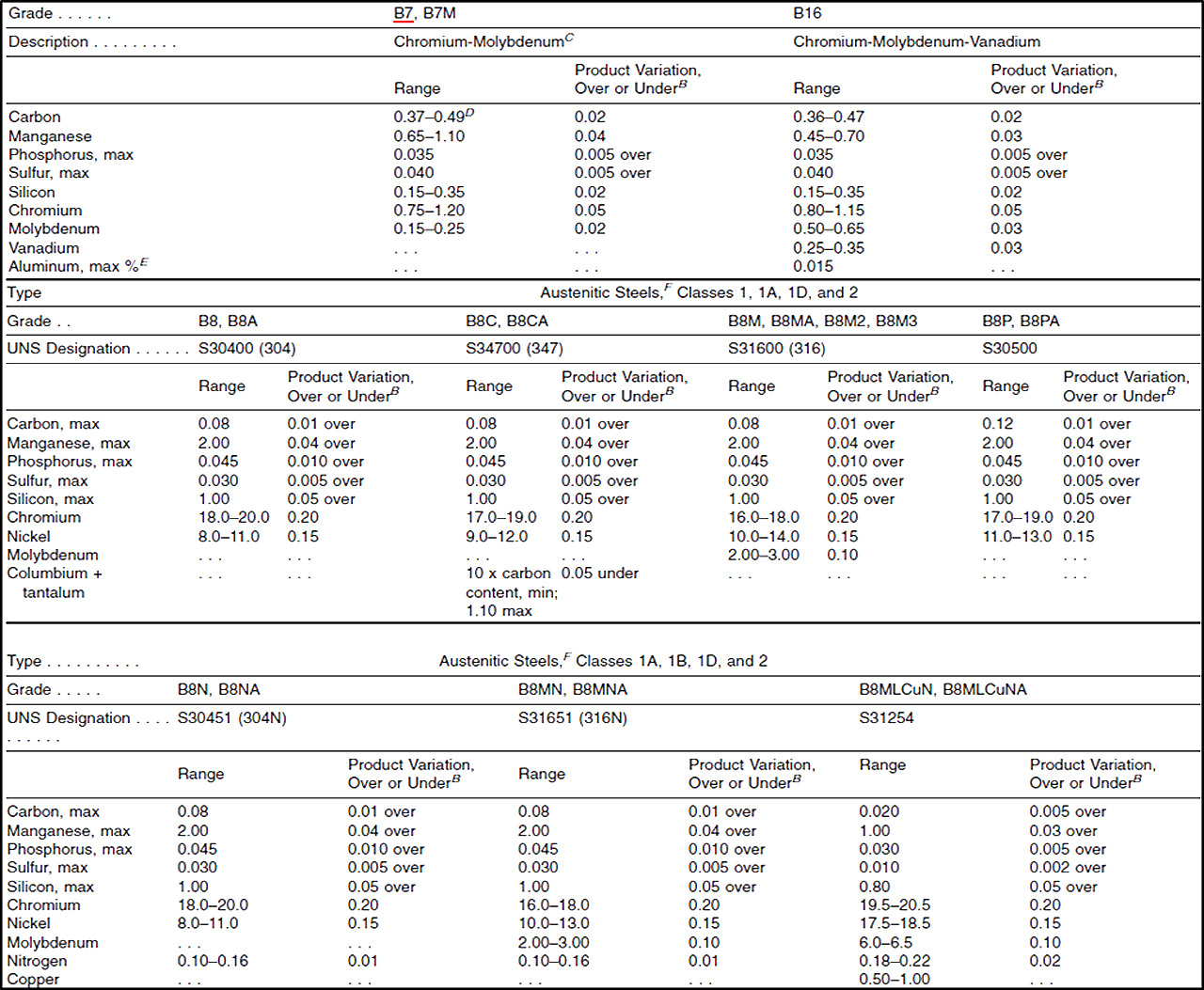

화학 성분
기계적 성질
Grade | Size | 인장 강도 | 항복 강도 | 연신율 | 단면 감소율 |
---|---|---|---|---|---|
T.S. min ksi | Y.S. min ksi | E.L. min % | R.A. min % | ||
B7 | Up to 2-1/2" | 125 | 105 | 16 | 50 |
2-5/8" ~ 4" | 115 | 95 | 16 | 50 | |
4-1/8" ~ 7" | 100 | 75 | 18 | 50 | |
B8 Class. 1 | All | 75 | 30 | 30 | 50 |
B8M Class. 1 | All | 75 | 30 | 30 | 50 |
B8 Class. 2 | Up to 3/4 | 125 | 100 | 12 | 35 |
7/8" ~ 1" | 115 | 80 | 15 | 35 | |
1-1/8" ~ 1-1/4" | 105 | 65 | 20 | 35 | |
1-3/8" ~ 1-1/2" | 100 | 50 | 28 | 45 | |
B8M Class. 2 | Up to 3/4 | 110 | 95 | 15 | 45 |
7/8" ~ 1" | 100 | 80 | 20 | 45 | |
1-1/8" ~ 1-1/4" | 95 | 65 | 25 | 45 | |
1-3/8" ~ 1-1/2" | 90 | 50 | 30 | 45 |
- Scroll →
Grade | Size | 인장 강도 | 항복 강도 | 연신율 | 단면 감소율 |
---|---|---|---|---|---|
T.S min MPa | Y.S. min MPa | E.L. min % | R.A. min % | ||
B7 | Up to M64 | 860 | 720 | 16 | 50 |
M68 ~ M100 | 795 | 655 | 16 | 50 | |
M105 ~ M180 | 690 | 515 | 18 | 50 | |
B8 Class. 1 | All | 515 | 205 | 30 | 50 |
B8M Class. 1 | All | 515 | 205 | 30 | 50 |
B8 Class. 2 | Up to M20 | 860 | 690 | 12 | 35 |
M22 ~ M24 | 795 | 550 | 15 | 35 | |
M27 ~ M30 | 725 | 450 | 20 | 35 | |
M33 ~ M36 | 690 | 345 | 28 | 45 | |
B8M Class. 2 | Up to M20 | 760 | 655 | 15 | 45 |
M22 ~ M24 | 690 | 550 | 20 | 45 | |
M27 ~ M30 | 655 | 450 | 25 | 45 | |
M33 ~ M36 | 620 | 345 | 30 | 45 |
- Scroll →
적용 조합
BOLT | NUT | WASHER | 비고 |
---|---|---|---|
B7 | ASTM A194 2H | ASTM F436 | |
B8 Class. 1 | ASTM A194 8 | F844 304 | |
B8M Class. 1 | ASTM A194 8M | F844 316 | |
B8 Class. 2 | ASTM A194 8 | F844 304 | |
B8M Class. 2 | ASTM A194 8M | F844 316 |
- Scroll →

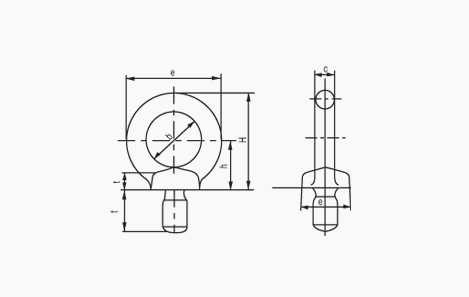

EYE BOLT
DIMENSION
d | a | b | c | l | t | h | H |
---|---|---|---|---|---|---|---|
M6 | 25.5 | 16.5 | 4.2 | 12 | 4.5 | 13 | 25.5 |
M8 | 32.6 | 20 | 6.3 | 15 | 5 | 17 | 33.3 |
M10 | 41 | 25 | 8 | 18 | 7 | 21 | 41.5 |
M12 | 50 | 30 | 10 | 22 | 9 | 26 | 51 |
M16 | 60 | 35 | 12.5 | 27 | 11 | 30 | 60 |
M20 | 72 | 40 | 16 | 30 | 13 | 35 | 71 |
M24 | 90 | 50 | 20 | 38 | 18 | 45 | 90 |
M30 | 110 | 60 | 25 | 45 | 22 | 55 | 110 |
M36 | 133 | 70 | 31.5 | 55 | 26 | 65 | 131 |
3/8 | 41 | 25 | 8.6 | 17.5 | 7 | 22 | 42.3 |
1/2 | 50 | 30 | 10 | 22 | 9 | 26 | 51 |
- Scroll →

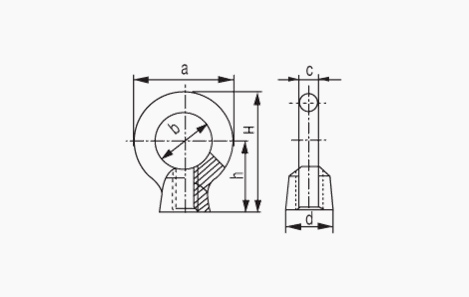

DIMENSION
d | a | b | c | h | H |
---|---|---|---|---|---|
M6 | 25.5 | 16.5 | 4.2 | 18 | 30 |
- Scroll →
EYE BOLT
DIMENSION
Size | M8 | M12 | M16 | M20 | M24 | M30 | M36 | M42 | M48 | M64 | M80x6 | M90x6 | M100x6 | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
d4 | 32.6 | 50 | 60 | 72 | 90 | 110 | 133 | 151 | 170 | 210 | 266 | 302 | 340 | |
D1 | 20 | 30 | 35 | 40 | 50 | 60 | 70 | 80 | 90 | 110 | 140 | 160 | 180 | |
d1 | 6.3 | 10 | 12.5 | 16 | 20 | 25 | 31.5 | 35.5 | 40 | 50 | 63 | 71 | 80 | |
d2 | 16 | 25 | 30 | 35 | 45 | 60 | 70 | 80 | 90 | 110 | 130 | 150 | 170 | |
L | 15 | 22 | 27 | 30 | 38 | 45 | 55 | 65 | 70 | 90 | 105 | 120 | 130 | |
d3 | min | 6 | 9.4 | 13 | 16.4 | 19.6 | 25 | 30.3 | 35.6 | 41 | 55.7 | 71 | 81 | 91 |
- Scroll →

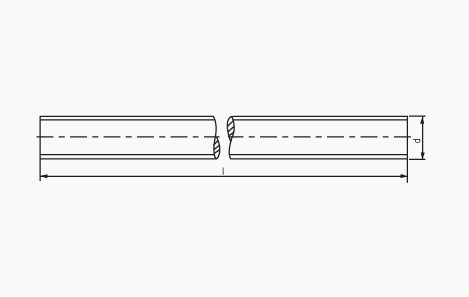

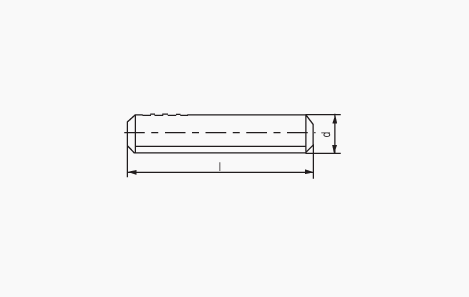

THREAD ROD
DIMENSION
d | l | d | l | REMARK |
---|---|---|---|---|
M6X1.0P | 1000 | 1/4-20UNC | 1000 | |
M8X1.25P | 1000 | 5/16-18UNC | 1000 | |
M10X1.5P | 1000 | 3/8-16UNC | 1000 | |
M12X1.75P | 1000 | 1/2-12BSW | 1000 | |
M14X2.0P | 1000 | 1/2-13UNC | 1000 | |
M16X2.0P | 1000 | 5/8-11UNC | 1000 | |
M18X2.5P | 1000 | 3/4-10UNC | 1000 | |
M20X2.5P | 1000 | 7/8-9UNC | 1000 | |
M22X2.5P | 1000 | 1-8UNC | 1000 | |
M24X3.0P | 1000 | 1-1/8-7UNC | 1000 | |
M27X3.0P | 1000 | 1-1/4-7UNC | 1000 | |
M30X3.5P | 1000 | 1-3/8-6UNC | 1000 | |
M33X3.5P | 1000 | 1-1/2-6UNC | 1000 | |
M36X4.0P | 1000 |
- Scroll →

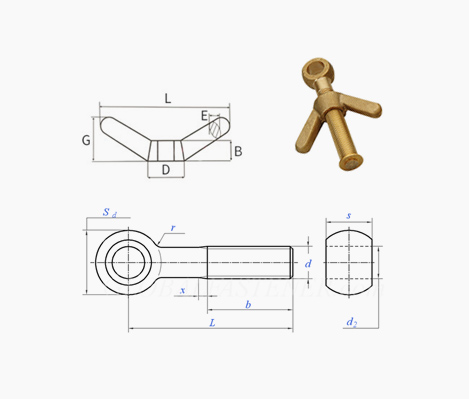

BUTTERFLY BOLT, NUT SET
DIMENSION
d | M10 | M12 | M16 | M20 | M22 | M24 |
---|---|---|---|---|---|---|
Pitch | 1.5 | 1.75 | 2 | 2.5 | 2.5 | 3 |
d2 | 10 | 12 | 16 | 20 | 22 | 24 |
s | 10 | 12 | 16 | 20 | 22 | 24 |
Sd | 20 | 24 | 28 | 34 | 36 | 40 |
L | 50 | 63 | 75 | 95 | 106 | 116 |
G | 23 | 29 | 32 | 43 | 48 | 58 |
B | 13 | 14 | 15 | 20 | 21 | 27 |
E | 6.5 | 7 | 10 | 11 | 12 | 17.5 |
- Scroll →

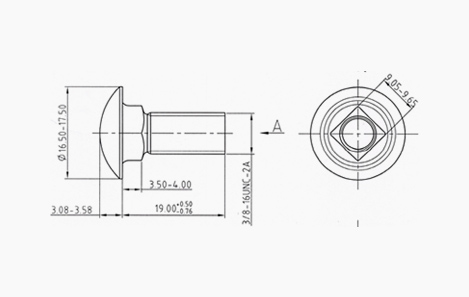

MUSHROOM HEAD SQUARE NECK BOLT

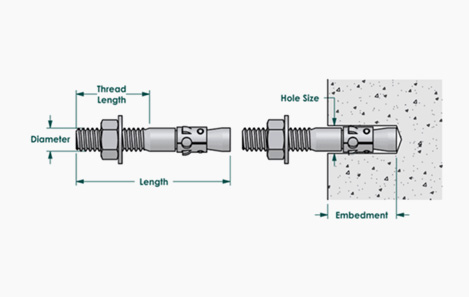

WEDGE ANCHOR BOLT
DIMENSION
Diameter d | LENGTH |
---|---|
M10 | 75 |
M10 | 100 |
M12 | 80 |
M12 | 100 |
M12 | 120 |
M16 | 100 |
M16 | 125 |
M16 | 145 |
M20 | 125 |
M20 | 150 |
- Scroll →

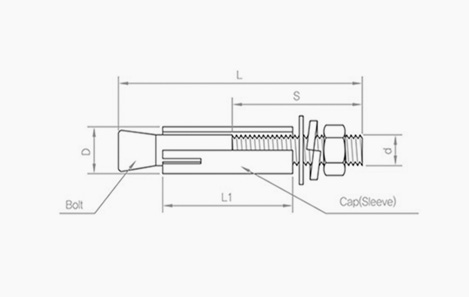

SET ANCHOR BOLT
DIMENSION
d | L | S | L1 | D | SUITABLEDRILL | NUT A/F | REMARK | |
---|---|---|---|---|---|---|---|---|
3/8 | M10 | 75 | 45 | 40 | max 13.5 | 14 | 14 | |
100 | 70 | |||||||
125 | 85 | |||||||
150 | 100 | |||||||
1/2 | M12 | 100 | 60 | 50 | max 17 | 18 | 19 | |
125 | 75 | |||||||
150 | 100 | |||||||
200 | 150 | |||||||
5/8 | M16 | 100 | 50 | 65 | max 21 | 22 | 24 | |
125 | 70 | |||||||
150 | 90 | |||||||
200 | 140 | |||||||
3/4 | M20 | 150 | 80 | 75 | max 25 | 25 | 28 | |
200 | 130 | |||||||
250 | 180 | |||||||
300 | 230 |
- Scroll →

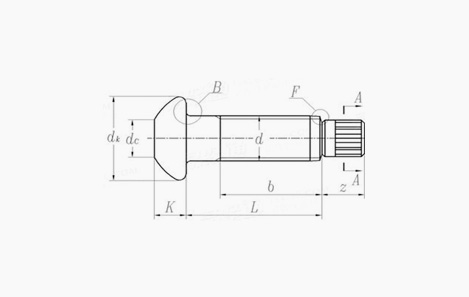

TORSHEAR BOLT
DIMENSION
Screw Thread | M16 | M20 | M22 | M24 | |
---|---|---|---|---|---|
d | |||||
P | Pitch | 2 | 2.5 | 2.5 | 3 |
dk | min | 27 | 34 | 38.5 | 43 |
k | max | 10.8 | 13.9 | 14.9 | 15.9 |
min | 9.2 | 12.1 | 13.1 | 14.1 | |
z | 15 | 18 | 19 | 20 | |
r | min | 1.2 | 1.2 | 1.2 | 1.6 |
max | 2.0 | 2.0 | 2.0 | 2.4 |
