WASHER


PLAIN WASHER

- DIN125 & SPECIAL TYPE
- MATERIAL : SS400, S45C, 304, 316

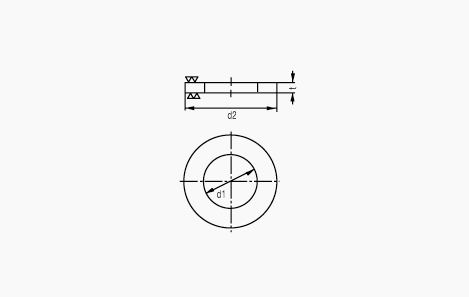

DIMENSION

d d1 DIN standard special
d2 t d2 t
M3 3.2 7 0.5 7.8 0.4
M4 4.3 9 0.8 10 0.5
M5 5.3 10 1 12 0.5
M6 6.4 12 1.6 13.5 0.8
M8 8.4 16 1.6 17 1
M10 10.5 20 2 21 1.2
M12 13 24 2 28 1.5
M14 15 28 2.5 30 1.5
M16 17 30 3 34 1.5
M18 19 34 3 38 2
M20 21 37 3 40 2
M22 23 39 3 46 2
M24 25 44 4 50 2
M27 28 50 4 53 3
M30 31 56 4 56 3
M33 34 60 5 60 3
M36 37 66 5 70 4
M39 40 72 6 75 4
M42 43 78 7 80 4.5
