NUT


HEAVY HEX NUT

- ANSI B18.2.4 & ASTM A194
- MATERIAL:304,316

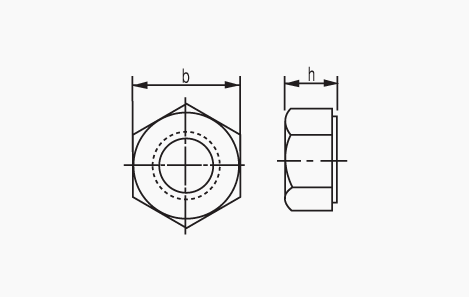

DIMENSION

d b h d b h
M10 19 10 3/8 17.5 9
M12 21 12 1/2 22 12
M16 27 17 5/8 27 15
M20 34 20 3/4 32 19
M22 36 23 7/8 36 22
M24 41 24 1 41 25
M27 46 27 1-1/8 46 28
M30 50 30 1-1/4 50 31
M36 60 36 1-3/8 54 35
M39 65 39 1-1/2 60 38
M42 70 42 1-5/8 64 41
- - - 1-3/4 70 44
- - - 2 78 51
